Замена главного цилиндра привода выключения сцепления

Вопросы, рассмотренные в материале:

• Как устроен главный цилиндр сцепления
• Как заменить главный цилиндр сцепления
• Как заменить рабочий цилиндр сцепления
• Какую жидкость использовать при замене цилиндра сцепления

Привод сцепления: устройство

В состав привода выключения сцепления входят следующие компоненты:

• патрубки;
• подшипник;
• педаль сцепления;
• ГЦС;
• РЦС (рабочий цилиндр сцепления);
• приводная вилка сцепления (играет роль выключателя сцепления).

Так выглядит привод сцепления

Суть его работы состоит в следующем:

• нажимая на педаль, происходит перемещение поршня (происходит это при помощи толкателя);
• рабочая жидкость начинает отходить от бачка, попадая через патрубки в рабочий цилиндр;
• жидкость заставляет поршень с толкателем перемещаться;
• двигаясь, толкатель нажимает на вилку сцепления, тем самым включая его.

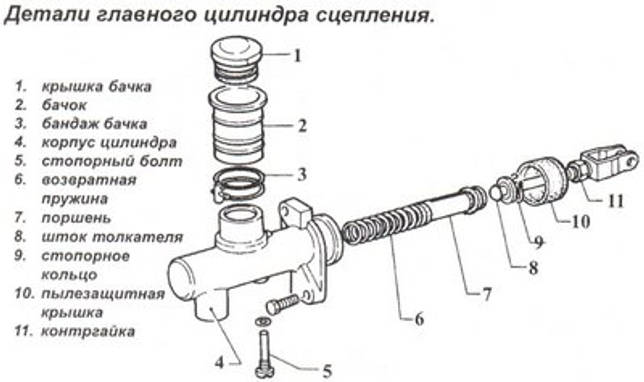

Общая конструкция изделия

Главный цилиндр сцепления в большинстве случаев изготавливается из чугуна методом литья, внутри которого размещен поршень и толкатель, представляющие собой основные рабочие элементы цилиндра. Его толкатель с одной стороны соединен с педалью, а с другой упирается в поршень. Основные детали главного цилиндра следующие:

• Корпус цилиндра.
• Толкатель, соединяющий педаль с механизмом.
• Поршень.
• Возвратная пружина и пробки.

Сам цилиндр разделен перегородкой на две части: верхняя служит для заправки полости жидкостью из бачка, а нижняя используется в качестве рабочей зоны.

Привод сцепления и его виды

Известны следующие виды привода:

• механический;
• гидравлический;
• электрогидравлический;
• пневмогидравлический.

Наибольшее распространение получили первые два вида. На грузовиках и автобусах используется пневмогидравлический привод. Электрогидравлический устанавливают в машинах с роботизированной коробкой передач.

В некоторых автомобилях для облегчения управления применяется пневматический или вакуумный усилитель привода.

Механический привод

Механический или тросовый привод отличается простой конструкцией и невысокой ценой. Он неприхотлив в обслуживании и состоит из минимального количества элементов. Механический привод устанавливается в легковых и малотоннажных грузовых автомобилях.

К элементам механического привода относятся:

• трос сцепления;
• педаль сцепления;
• вилка выключения сцепления;
• выжимной подшипник;
• механизм регулировки.

Трос сцепления, заключенный в оболочку, является основным элементом привода. Трос сцепления крепится к вилке, а также к педали, находящейся в салоне автомобиля. В момент выжимания педали водителем действие через трос передается на вилку и выжимной подшипник. В результате происходит разъединение маховика двигателя с трансмиссией и, соответственно, выключение сцепления.

В соединении троса и рычажного привода предусмотрен регулировочный механизм, обеспечивающий свободный ход педали сцепления.

Ход педали сцепления представляет собой свободное перемещение до момента срабатывания привода. Расстояние, пройденное педалью без особого усилия водителя при нажатии, и есть свободный ход.

Если переключение передач сопровождается шумом, а в начале движения наблюдаются небольшие рывки автомобиля, то необходима регулировка хода педали.

Зазор в сцеплении должен находиться в пределах 35-50 мм свободного хода педали. Нормативы этих показателей указаны в технической документации автомобиля. Регулировка хода педали осуществляется путем изменения длины тяги с помощью регулировочной гайки.

В грузовых автомобилях используется не тросовый, а рычажный механический привод.

К плюсам механического привода относятся:

• простота устройства;
• невысокая стоимость;
• надежность в эксплуатации.

Главным минусом считается более низкий КПД по сравнению с гидроприводом.

Гидравлический привод сцепления

Гидропривод имеет более сложную конструкцию. К его элементам, помимо выжимного подшипника, вилки и педали, относится также гидравлическая магистраль, которая заменяет трос сцепления.

По сути эта магистраль аналогична гидроприводу тормозной системы и состоит из следующих элементов:

• главный цилиндр сцепления;
• рабочий цилиндр сцепления;
• бачок и трубопровод с тормозной жидкостью.

Устройство главного цилиндра сцепления напоминает устройство главного тормозного цилиндра. Главный цилиндр сцепления состоит из поршня с толкателем, расположенных одном в корпусе. Также к его элементам относятся резервуар для жидкости и уплотнительные манжеты.

Рабочий цилиндр сцепления, имеющий схожую с главным цилиндром конструкцию, дополнительно оснащен клапаном для удаления воздуха из системы.

Механизм действия гидропривода такой же, как и у механического, только усилие передается с помощью находящейся в трубопроводе жидкости, а не через трос.

Во время нажатия водителем на педаль усилие через шток передается на главный цилиндр сцепления. Затем за счет несжимаемого свойства жидкости в действие приводятся рабочий цилиндр сцепления и рычаг привода выжимного подшипника.

В качестве плюсов гидропривода можно выделить следующие его особенности:

• гидравлическое сцепление позволяет передавать усилие на значительное расстояние с высоким КПД;
• сопротивление перетеканию жидкости в элементах гидропривода способствует плавному включению сцепления.

Главный минус гидропривода – более сложный ремонт по сравнению с механическим. Течь рабочей жидкости и попадание в систему гидропривода воздуха – вот, пожалуй, наиболее распространенные поломки, которыми могут «похвастаться» главный и рабочий цилиндры сцепления.

Гидропривод применяется в легковых автомобилях, а также на грузовых автомобилях с опрокидывающейся кабиной.

Установка и замена

Снятие главного цилиндра сцепления проводится в следующем порядке:

• Откачивание из бачка рабочей жидкости грушей или другим приспособлением.
• Ослабление обжимного хомута гидрошланга и отсоединение его от приводного штуцера.
• Отвинчивание штуцера гидропривода.
• Отвинчивание гаек шпилек крепления привода к кузову автомобиля.
• Снятие цилиндра.

Установка изделия происходит в обратной последовательности. После установки для приведения цилиндра и всей системы в рабочее состояние проводятся заливка технологической жидкости в бачок и прокачка.

При установке главного цилиндра сцепления, особое внимание уделяется обеспечению герметичности соединения шлангов и трубки, подающей давление на рабочий цилиндр.

При недостаточном обеспечении герметичности соединений происходит утечка жидкости и попадание воздуха в систему, что приводит к неполному выключению сцепления или полному прекращению его работы.

Возможные неисправности и их диагностика

Признаки, указывающие на неисправности в приводе сцепления можно диагностировать исходя из следующего:

• Значительно снизился уровень в бачке сцепления, это указывает на то, что где-то в системе течет тормозная жидкость, если соединительные трубки целы, то причиной этого могут стать изношенные манжеты или неисправность поршня в главном цилиндре.

• Визуальный осмотр показал наличие мест, откуда течет жидкость: трубки, манжеты и прочее.
• При нажатии происходят периодические провалы педали, это сигнализирует о том, что в приводе сцепления находится воздух, такое случается при треснувших шлангах или когда уровень в бачке опускается ниже «некуда».
• При переключении передач слышится характерный звук в коробке, напоминающий «хруст», причиной может служить неисправности поршня или пружины главного цилиндра.

При наличии вышеописанных признаков следует не затягивать и более тщательно проверить все детали, отвечающие за работу привода сцепления. А то может произойти так, что отложенный на «потом» ремонт главного цилиндра сцепления приведет к неприятным последствиям, минимум из которых может стать ремонт коробки передач.

Частичный ремонт

Ремонт главного цилиндра сцепления с использованием ремкомплекта

Первые признаки неисправности должны послужить поводом для диагностики главного цилиндра сцепления и всей системы в целом. Своевременно принятые меры позволят избежать замены всего узла, устранив неисправность заменой износившихся деталей. Ремонт главного цилиндра сцепления производится при помощи ремкомплекта, который включает в себя следующие детали:

• Защитный колпачок.
• Стопорное кольцо.
• Поршень.
• Возвратную пружину.
• Поршневые манжеты.

Работы по ремонту цилиндра с установкой ремкомплекта выполняются в следующем порядке:

• Снятие и разборка цилиндра.
• Промывка тормозной жидкостью (другие растворители применять запрещается).
• Осмотр цилиндра на наличие задиров, состояние зеркала и штока. Незначительную коррозию и задиры возможно устранить мелкозернистой наждачной бумагой. Хотя повреждения данного вида свидетельствуют о нарушении зазора между цилиндром и поршнем.
• Замена изношенных деталей, предусмотренных ремкомплектом.
• Перед сборкой цилиндра все детали смазываются тормозной жидкостью, а на сферическую поверхность поршня, контактирующую с толкателем, наносят консистентную смазку.
• Сборка и установка главного цилиндра сцепления.
• Прокачка системы.

Популярные производители

Все крупные производители автомобилей комплектуют их главными цилиндрами сцепления собственного производства, которые отличаются полной совместимостью с той или иной моделью автомобиля и отличным качеством. Но на рынке представлена продукция сторонних производителей не оригинальных запчастей. Среди таких фирм, выпускающих главные цилиндры сцепления для различных моделей авто всевозможных производителей наиболее популярны следующие:

• Sachs. Немецкая фирма, выпускающая продукцию, полностью соответствующую сертификатам качества следующих производителей: VW, Audi, Volvo, BMW, большинства отечественных автомобилей, и поставляет ее болидам «Формулы-1».
• TRW. Мировой лидер в производстве качественных цилиндров сцепления для десятков различных автопроизводителей. Вся продукция имеет сертификат качества ISO 9002, MIRA, RBA, TUV.
• Metelli. Итальянская фирма, производящая продукцию при участии системы автоматизированного компьютерного контроля, и обеспечивающая соответствие всех параметров выпускаемой продукции системе качества ISO 9002.
• Febi. Производитель качественной продукции, имеющей сертификат ISO 9002.
• Herzog. Немецкий производитель, выпускающий цилиндры сцепления как для легкового, так и грузового транспорта, включая модели отечественного производства.
• Valeo. Французская фирма, специализирующаяся на выпуске качественных комплектующих, в том числе цилиндров сцепления для BMW, Ford, General Motors, а также других производителей, в том числе отечественных.

Пошаговая замена главного цилиндра сцепления

Для водителя с опытом замена цилиндра сцепления не будет очень сложной задачей. Нужно только строго следовать требованиям инструкции и подготовить все необходимые инструменты для такой работы.

Каких-либо трудностей данная процедура не представляет для опытного водителя, главное – это соблюдение инструкций, наличие необходимых инструментов, и, конечно же, растущие из нужного места руки.

Если вашему авто необходима замена главного цилиндра сцепления, а вы хотите выполнить эту работу самостоятельно, необходимо подготовить:

• цилиндр сцепления для замены неисправной детали;
• тормозную жидкость хорошего качества;
• набор рожковых ключей;
• пассатижи;
• емкость для слива рабочей жидкости.

Кроме того, для закрепления трубопровода нужен ключ «на 11».

Этапы выполнения замены цилиндра сцепления:

Этап 1. После демонтажа воздушного фильтра следует открыть бачок главного цилиндра сцепления и снять АКБ.

Этап 2. Снимаем хомут с шланга, по которому поступает тормозная жидкость, отсоединяем шланг и сливаем рабочую жидкость в подготовленную чистую емкость.

Этап 3. С помощью отвертки отсоединяем пружину- фиксатор и снимаем трубку.

Обратите внимание, что уплотнительное кольцо в точке соединения трубок с главным цилиндром следует менять каждый раз, когда происходит разборка этого узла.

Рекомендуем

«Техническое обслуживание сцепления автомобиля: порядок проведения» Подробнее

Этап 4. Сжимая загнутые края, снимаем хомут, фиксирующий шланг поддачи тормозной жидкости, а затем отсоединяем и сам шланг.

Этап 5. Извлекаем пружинный фиксатор, расположенный под приборной панелью.

Этап 6. После демонтажа шайбы извлекаем наконечник штока главного цилиндра сцепления.

Этап 7. Вытаскиваем главный цилиндр из отсека двигателя, предварительно открутив гайки крепления.

Этап 8. Установка нового цилиндра и сборка узла производятся в обратном порядке (важно строго соблюдать очередность действий).

Демонтированную деталь нужно внимательно осмотреть на предмет наличия мелких дефектов (обращаем внимание на зеркало и состояние корпуса детали). Небольшие царапины и коррозию можно устранить с помощью мелкой наждачной бумаги. Эти простые действия позволяют самостоятельно устранить небольшие дефекты главного цилиндра сцепления.

После сборки из системы гидропривода сцепления необходимо удалить воздух путем ее прокачки. Эта процедура может выполняться несколькими способами.

Рассмотрим наиболее простой способ. Нужно заполнить бачок требуемым количеством тормозной жидкости, снять штуцер прокачки системы и одень на него гибкий шлаг. Другой конец шланга следует опустить в емкость для слива жидкости. После этого, нажимайте на педаль сцепления для удаления воздуха из системы (при этом, необходимо постоянно доливать тормозную жидкость в бачок до требуемого уровня). После завершения прокачки нужно обратно завинтить штуцер.

Рекомендуем

«Устройство цилиндра сцепления: немного теории для удачной практики» Подробнее

Чтобы прокачать систему гидропривода сцепления вторым способом понадобится напарник. Его задача состоит в том, чтобы делать 4-5 нажатий на педаль сцепления, а затем удерживать ее в выжатом состоянии. Во время прокачки нужно снять штуцер и выпускать воздух из системы. Процедура повторяется до тех пор, пока воздух не перестанет выходить из гидросистемы, а педаль начнет работать в нормальном режиме. Как правило, для достижения таких условий приходится повторять процедуру несколько раз.

Третий вариант удаления воздуха из системы гидравлического привода сцепления нельзя назвать очень надежным, но в некоторых случаях он может быть полезен. Бачок цилиндра сцепления необходимо наполнить тормозной жидкостью при открытом штуцере прокачки. Жидкость, проходя по трубкам системы, будет вытеснять воздух. Процесс можно считать завершенным, когда «тормозуха» начнет вытекать без воздушных пузырьков.

Когда необходима замена ГЦС?

Сцепление – это особая часть автомобиля, требующая повышенное внимание. От качества работы агрегата зависит общее состояние двигателя. В большинстве случаев водители без проблем могут сами распознать образовавшиеся проблемы в работе.

Замена ГЦС необходима в следующих случаях:

• поршневой механизм работает с перебоями;
• манжеты пропускают тормозную жидкость;
• наличие воздуха в гидроприводе (случается это, как правило, когда уплотнительные кольца повреждены).

Иногда вам удастся обнаружить неисправности при визуальном осмотре. Например, будут выявлены протечки жидкости в местах соединения цилиндра или педаль будет проваливаться при нажатии.

Важно! Обнаружение любой из неисправностей системы должно сопровождаться соответствующими мерами. Езда с неисправностями в сцеплении чрезвычайно опасна!

Лучше сразу провести необходимую диагностику, так как за игнорирование вы можете заплатить слишком высокую цену.

Ремонтные работы

При провалах педали, чтобы избежать необоснованной разборки цилиндра стоит изначально прокачать систему и выгнать оттуда воздух, который мог попасть при снижении жидкости в бачке ниже минимально допустимого уровня. Если в принципе это не помогло, стоит приступать к ремонту. Для этого случая в продаже есть ремкомплект главного цилиндра сцепления, в комплекте которого, в зависимости от марки авто, находятся основные изнашивающиеся детали: манжеты, возвратная пружина, шток, стопорное кольцо и прочее.

Находится главный цилиндр под педалью сцепления. В зависимости от модели автомобиля демонтаж придется производить либо из моторного отсека, либо из салона авто, предварительно демонтировав обшивку пола в районе водителя. Произведя снятие главного цилиндра сцепления, начинаем его разборку, после которой требуется промыть все детали. При последующем осмотре, после разборки, стоит особо обратить внимание на корпус и на состояние штока и зеркала, если присутствуют видимые задиры, это может сигнализировать о появлении выработки в цилиндре или изношенности штока.

Вообще, опытные мастера рекомендуют поменять все детали, находящиеся в ремкомплекте, особенно, это касается манжетов.

Ремонтируя главный цилиндр сцепления, желательно придерживаться некоторых советов:

• при неисправности и последующим за этим ремонтом цилиндра можно полностью не удалять жидкость из гидропривода;
• промывая детали, очень не рекомендуется для этого применять керосин, дизельное топливо и бензин, после этого могут разбухнуть манжеты и другие резиновые изделия, оптимальный вариант для промывки – тормозная жидкость;
• перед сборкой, нелишним будет, смазать все детали тормозной жидкостью, лишь сферическую поверхность штока, контактирующую с толкателем, требуется обработать консистентной смазкой.

Если найдены неисправности, которые невозможно устранить находящимися в ремонтном комплекте запчастями, то нужна полная замена главного цилиндра сцепления.

Прокачка сцепления

После сборки и установки цилиндров в них должен отсутствовать воздух. Для избавления от воздушных пробок нужно прокачать сцепление. Существует несколько способов выполнения данной процедуры.

Первый способ достаточно простой. Наполните бачок необходимым количеством рабочей жидкости. Затем снимите штуцер, предназначенный для нашей процедуры, и наденьте на него гибкий шланг. Второй его конец поместите в резервуар для слива жидкости. Нажимайте на педаль сцепления, выпуская при этом весь ненужный воздух из системы. На протяжении всей процедуры нужно периодически доливать рабочую жидкость в бачок. По выходу всего воздуха из системы можно завинчивать штуцер обратно.

Второй способ можно выполнить лишь при помощи напарника, который должен прокачать педаль сцепления 4-5 раз, после чего зафиксировать ее в нажатом положении. На протяжении этого времени нужно снять штуцер и выпустить лишний воздух. Повторять эту процедуру нужно до тех времен, пока газ не перестанет выходить, а работа педали сцепления будет происходить в нормальном режиме. Обычно на достижение цели понадобится повторить цикл несколько раз.

Не забудьте выполнить прокачку сцепления

Третий способ не отличается своей надежностью, но все же он имеет право на существование. В бачок нужно залить рабочую жидкость, в то время как штуцер открытый. Жидкость, пройдя по всей системе, должна вытолкнуть весь воздух. Когда жидкость будет вытекать без пузырьков воздуха, то процедуру можно считать завершенной.

Выбор ГЦС для ВАЗ 2107

Оптимальным вариантом при замене является приобретение ГЦС, предназначенного именно для классических моделей ВАЗ. Не подойдут главные цилиндры сцепления от автомобилей УАЗ, ГАЗ и АЗЛК. Это же относится и к зарубежным аналогам — на иномарках с задним приводом установлены ГЦС, приспособить которые к ВАЗ 2107 смогут только высококлассные специалисты (другие размеры, другая резьба под трубопроводы, другие конфигурации трубок). Однако можно без проблем заменить родной цилиндр на ГЦС от ВАЗ 2121 и от «Нивы-Шевроле».

Выбор производителя

При покупке нового ГЦС следует ориентироваться на продукцию проверенных российских производителей (АО АвтоВАЗ, ООО «Брик», ООО «Кедр»), белорусскую фирму Fenox, которая адаптирована к нашим условиям и доступна по ценам. Средняя стоимость ГЦС составляет 600–800 руб.

Таблица: сравнительная характеристика ГЦС разных производителей

Изготовитель, страна	Торговая марка	Стоимость, руб.	Отзывы
Россия, Тольятти	АвтоВАЗ	625	Оригинальные ГЦС сделаны качественно, стоят дороже аналогов
Беларусь	Fenox	510	Оригинальные ГЦС недорогие, сделаны качественно, популярны среди водителей
Россия, Миасс	Брик Базальт	490	Усовершенствованная конструкция: отсутствие технологической пробки на торце цилиндра и наличие противовакуумной манжеты повышает надёжность изделия
Германия	АТЕ	1740	Оригиналы отличаются высочайшим качеством. Цена привязана к курсу ЕВРО
Германия	HORT	1680	Оригинальные ГЦС надёжны и долговечны в эксплуатации. Цена привязана к курсу ЕВРО
Россия, Миасс	Кедр	540	Оригинальные ГЦС особых нареканий не вызывают

В последнее время на рынке встречается много подделок известных брендов. Отличить их можно по некачественному исполнению и низкой относительно оригинальных аналогов цене.

Прокачка сцепления

После ремонта или замены ГЦС ВАЗ 2107 сцепление нужно прокачать. Для этого потребуется смотровая яма или эстакада.

Выбор и заливка рабочей жидкости

В качестве рабочей жидкости в гидравлическом приводе сцепления ВАЗ 2107 используется тормозная жидкость РОСА ДОТ-3 или ДОТ-4.

РЖ заливается в бачок ГЦС, расположенный в моторном отсеке на передней перегородке. Для правильного заполнения системы перед заливкой нужно на рабочем цилиндре ослабить на один-два оборота штуцер для спуска воздуха и затянуть его после начала вытекания жидкости без пузырьков газа. Заполнять бачок нужно до соответствующего уровня.

Прокачка гидропривода сцепления

Прокачку гидропривода желательно выполнять вдвоём — один нажимает на педаль сцепления, другой откручивает и закручивает штуцер для спуска воздуха на рабочем цилиндре, предварительно надев на него шланг. Потребуется выполнить следующие действия:

• Несколько раз сильно надавить на педаль и зафиксировать её в нажатом состоянии.
• Открутить штуцер и спустить жидкость вместе с воздухом.

Операцию продолжать до тех пор, пока из гидропривода сцепления не будет удалён весь воздух.

Конструкция сцепления ВАЗ-2107

Основными составными частями гидропривода «семерки» являются:

Главный цилиндр.

Система металлических трубок.

Рабочий цилиндр сцепления ВАЗ-2107.

Педаль, снабженная толкателем.

Вилка сцепления.

Главный цилиндр совмещен с бачком, в который заливается тормозная жидкость. Находится он под капотом автомобиля, на стенке моторного отсека. Такое местоположение позволяет обеспечить механическую связь цилиндра и педали сцепления. Для этого используется стальной шток, так называемый толкатель.

Рабочий цилиндр крепится двумя болтами к корпусу коробки передач и штоком соединен с вилкой. На всю длину металлического стержня нарезана резьба, что позволяет регулировать сцепление. Оба цилиндра соединены между собой медной трубкой и шлангами.
